電機測試底座,測試工作臺底座,測試平臺底座是機械,發動機,電機實驗的基礎底座,設計電機測試平臺底座結構時要充分考慮測試工作臺的動載和靜載負荷.

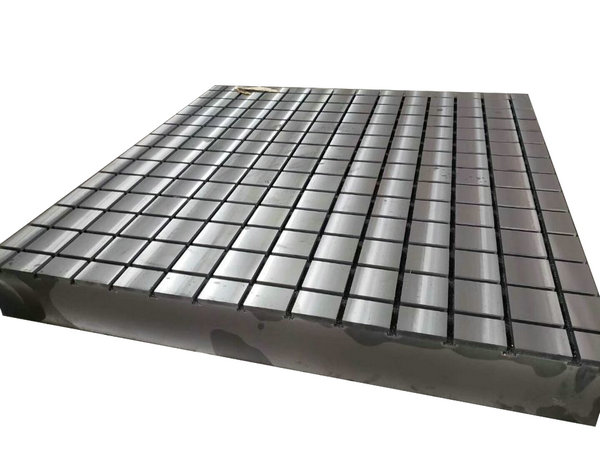

電機測試平臺底座按JB/T7974-1999標準制造，產品工作面有長方形、正方形或圓形，材料HT200-300、QT400-600、ZG15-45。采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。平板是用于工件檢測或劃線的平面基準量具。常見的試驗平臺有發動機試驗平臺,電機試驗平臺,汽車車橋試驗平臺,汽車座椅試驗平臺,振動試驗平臺等.

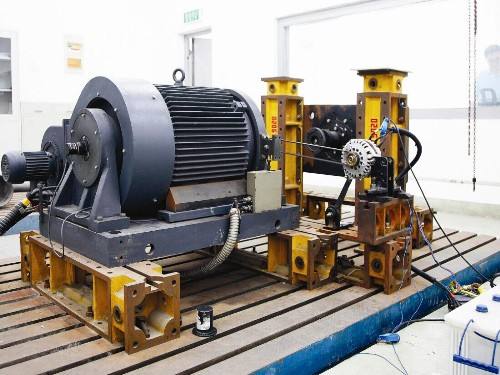

電機測試工作臺底座應用領域

主要用于機械、電機、發動機的動力實驗，具有較好的平面穩定性和韌性。表面帶有T型槽及螺栓孔，可以用來固定實驗設備。

電機測試平臺技術參數

1：鑄鐵電機試驗平臺材質：   高強度灰口鑄鐵HT250-300，工作面硬度為HB200-240，經過兩次人工退火600℃-700℃，   去除內應力。該產品的精度穩定，耐磨性能好。

2：鑄鐵電機試驗平臺規格：1000*1000-3000*8000mm（大于此規格的試驗平臺可以拼接制造；異型規格可按圖紙訂做）。

3：鑄鐵電機試驗平臺精度：按   標準計量檢定規程執行，根據客戶要求可加工為2級、3級、精刨.

電機測試系統平臺底座技術要求：

1、電機試驗平臺工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。

2、電機試驗平臺的鑄造表面應   型砂且平整，涂漆牢固。

3、精度登記為0級-3級的平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的間距應不小于80mm。

4、電機試驗平臺應采用細密的灰口鑄鐵或合金等材料制造，其工作面硬度應為170-220HB。

5、電機試驗平臺工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra的允許值為5um。

6、電機試驗平臺工作面的平面度公差見表2的規定。

7、電機試驗平臺工作面采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。



電機測試平臺底座安裝形式:

1.地上安裝.就是試驗平臺在地表面固定.一般適用于小型試驗底座平臺.

2.地下安裝.所謂地下安裝就需要澆筑地基.一般適用于大型試驗平臺.
