電機測試系統底座
產品分類:
現貨供應

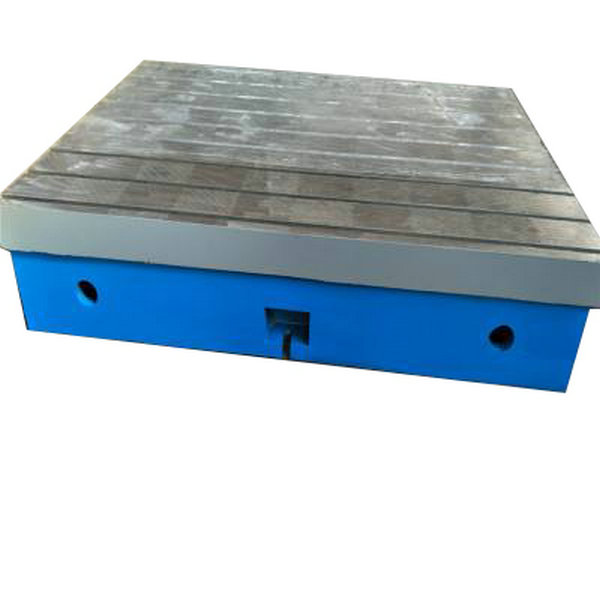

電機測試系統平臺底座是電機試驗臺,發動機試驗臺,減速機試驗臺,測功機試驗臺等試驗設備的平臺底座,電機測試系統底座帶有T型槽用來固定實驗設備。
訂購熱線:0317-8326998
簡介:電機測試系統平臺底座是電機試驗臺,發動機試驗臺,減速機試驗臺,測功機試驗臺等試驗設備的平臺底座,電機測試系統底座帶有T型槽用來固定實驗設備。

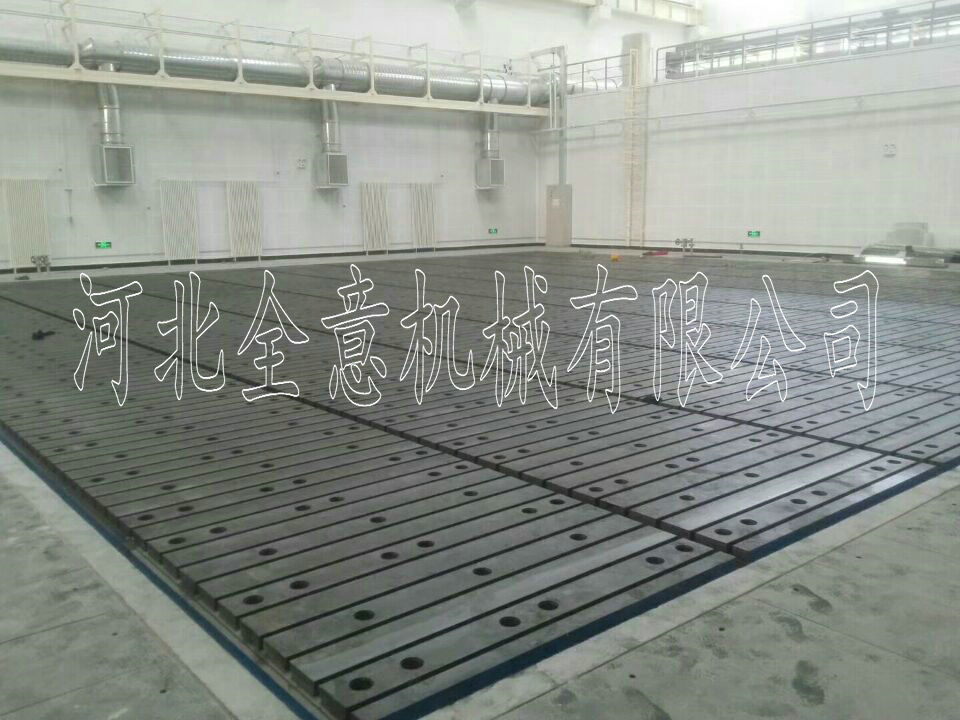

電機測試系統是一項專業的動力測試項目,根據電機的技術要求進行選用,電機測試系統平臺底座是指的電機安裝基礎,基礎用的是鑄鐵t型槽平臺配地錨器安裝,減少實際應用的隔震!
電機測試系統平臺底座按JB/T7974-1999標準制造,產品工作面有長方形、正方形或圓形,材料HT200-300、QT400-600、ZG15-45。采用刮研工藝,工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。平板是用于工件檢測或劃線的平面基準量具。常見的試驗平臺有發動機試驗平臺,電機試驗平臺,汽車車橋試驗平臺,汽車座椅試驗平臺,振動試驗平臺等.
電機測試系統平臺底座應用領域
主要用于機械、電機、發動機的動力實驗,具有較好的平面穩定性和韌性。表面帶有T型槽及螺栓孔,可以用來固定實驗設備。
電機試驗平臺技術參數
1:鑄鐵電機試驗平臺材質: 高強度灰口鑄鐵HT250-300,工作面硬度為HB200-240,經過兩次人工退火600℃-700℃, 去除內應力。該產品的精度穩定,耐磨性能好。
2:鑄鐵電機試驗平臺規格:1000*1000-3000*8000mm(大于此規格的試驗平臺可以拼接制造;異型規格可按圖紙訂做)。
3:鑄鐵電機試驗平臺精度:按 標準計量檢定規程執行,根據客戶要求可加工為2級、3級、精刨.
電機測試系統平臺底座技術要求:
1、電機試驗平臺工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。
2、電機試驗平臺的鑄造表面應 型砂且平整,涂漆牢固。
3、精度登記為0級-3級的平板工作面上,直徑小于15mm的砂孔允許用相同材料堵塞,其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個,且砂孔之間的間距應不小于80mm。
4、電機試驗平臺應采用細密的灰口鑄鐵或合金等材料制造,其工作面硬度應為170-220HB。
5、電機試驗平臺工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面,其表面粗糙度Ra的允許值為5um。
6、電機試驗平臺工作面的平面度公差見表2的規定。
7、電機試驗平臺工作面采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定:或者按25mm×25mm正方形面積的接觸點數見表3的規定,且任意25mm×25mm中的接觸點數之間應不大于5點。
電機測試系統平臺底座安裝形式:
1.地上安裝.就是試驗平臺在地表面固定.一般適用于小型試驗底座平臺.
2.地下安裝.所謂地下安裝就需要澆筑地基.一般適用于大型試驗平臺.
