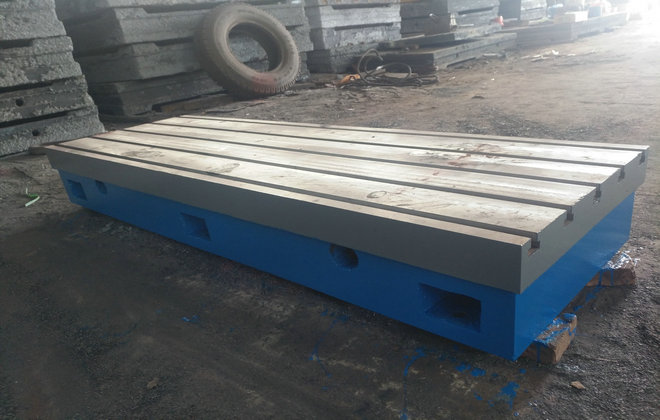

劃線T型槽平板
簡介:劃線T型槽平板,T型槽平臺,劃線鑄鐵平臺,鉗工劃線平臺,鑄鐵平臺-以上產品全意廠家均生產,劃線T型槽平板是一款應用范圍比較廣的產品,表面帶有T型槽更加方便使用操作。
劃線T型槽平板在制造過程中進行取樣理化試驗、金相分析,考核產品是否達到各項技術指標。
劃線T型槽平板材質:HT200-300,QT400
劃線T型槽平板規格:1000*800-4000*8000mm
劃線T型槽平板是檢驗機械零件平面、平行度、直線度等形位公差的測量基準,
劃線T型槽平板也可用于一般零件及精密零件的劃線、鉚焊研磨工藝加工及測量等
劃線T型槽平板的工作面采用刮研工藝,工作面上可加工V形、T型、U型槽、燕尾槽、和圓孔、長孔等。
劃線T型槽平板臺的生產工藝流程基本是:
1.毛坯:按技術要求制圖紙、按圖紙制作木型、配料、造型、烘干、澆鑄、落沙、清理、檢驗毛坯的各部位;
2.機械加工:外觀檢驗并劃線、加工、檢驗;
3.工件調平、人工刮研、檢驗科檢驗;
4.T型槽平臺的外觀處理、噴漆、包裝、入庫。
劃線T型槽平板在制造過程中進行取樣理化試驗、金相分析,考核產品是否達到各項技術指標。
劃線T型槽平板研制開發全部采用CAD/CAM技術。產品制成筋板式和箱體式,工作面有長方形、正方形或圓形,制造鉗工劃線T型槽平臺的灰經過孕育處理,使鉗工劃線T型槽平臺的強度和韌性都優于普通灰劃線T型槽平臺,而且鉗工劃線T型槽平臺經過孕育處理,使得鉗工劃線T型槽平臺組織均勻,性能一致。
劃線T型槽平臺的加工工藝:實型模型及工裝→實型鑄造→鑄件人工時效處理→粗加工→二次人工時效→精加工→人工刮研→檢驗合格→包裝。
劃線T型槽平臺的工作面采用刮研工藝,工作面上可加工V形、T型、U型槽、燕尾槽、和圓孔、長孔等。
對于“3”級劃線T型槽平臺的工作面可以采用刨削工藝,刨削工作表面的表面粗糙度按輪廓算術平均偏差Ra值應不大于5um(按GB1031-83《粗糙度參數及其數值》)。
劃線T型槽平板使用說明:平臺的工作面要擦拭干凈,在確認沒有問題的情況下使用,使用過程中,要注意避免工件和劃線T型槽平臺的工作面有過激的碰撞,防止損壞劃線平板的工作面;工件的重量更不可以超過劃線平板的額定載荷,否則會造成工作質量降低,還有可能損壞劃線工作平臺的結構,甚至?xí)斐纱笮蛣澗€平板平臺變形,使之損壞,無法使用。
